перегрев во всасывающем трубопроводе (число прочтений - 59247 )

roliz Активный пользователь Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 42 Зарегистрирован: 04.07.2007	перегрев во всасывающем трубопроводе 11.07.2007 :: 06:57:12	Функции поста	Печать
	Проектировщики отзовитесь! Опыт работы в проекировании у меня небольшой. Столкнулся с небольшой проблемой. Перегрев за фреоновым испарителем состовляет 8 град. какой перегрев паров будет перед централью? По теории общий перегрев сост. 10-50 град. Как вы поступаете в данном случае?


	IP записан

kamjan Активный пользователь Отсутствует Инженер широкого профиля Сообщений: 38 Зарегистрирован: 17.05.2007 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #1 - 11.07.2007 :: 07:24:11	Функции поста	Печать
	Как я понимаю - ваш перегрев - это суммарный перегрев в испарителе и в линии всасывания. Как Вам наверное известно - оптимальный режим работы (максимальная производительность системы) - это работа без потерь. Таким образом можно говорить что перегрев в испарителе должен стремиться к 0, а перегрев на линии всасывания между компрессором и испариетелм так же должен быть минимальным (в районе 5К). Иначе будет расти и температура нагнетания. Итог - проверьте на этих двух узлах перегрев и принимайте меры: для испарителя при большом перегреве нужно проверить работу ТРВ (перенастроить); для линии - теплоизолировать.


	ICQ IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #2 - 11.07.2007 :: 09:53:27	Функции поста	Печать
	Перегрев---это разность между температурой кипения и температурой всасываемого пара ,и ненадо стремится к 0 .будет влажный ход.Это классика господа.И это составляет 20-30гр.
	« Последняя редакция: 11.07.2007 :: 10:00:50 - Илюхин Виктор »

	IP записан

Lehman Член клуба Холодильщик Отсутствует Инженер по холодильному оборудованию Сообщений: 381 Местоположение: Беларусь, г. Минск Зарегистрирован: 05.05.2007 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #3 - 11.07.2007 :: 10:33:18	Функции поста	Печать
	Я обычно прнимаю 15К, из которых 5К на испаритель и трубу, а 10К на двигатель компрессора (только для пугерметичных, где двигатель охл. всасываемям газом). Для сальниковых компрессоров принимаю 5-10К. В реальности перегрев почти всегда выше расчетного. Мы часто прикрваем ТРВ, особенно в камерах с переменной нагрузкой, из-за опасности залива компрессоров.


	www IP записан

kamjan Активный пользователь Отсутствует Инженер широкого профиля Сообщений: 38 Зарегистрирован: 17.05.2007 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #4 - 11.07.2007 :: 14:02:40	Функции поста	Печать
	ТРВ чаще всего настраиваю на 5-6К а на всасывании перегрев 5-10 максимум. Если делать - то экономно. Если использую ЭТРВ - перегрев настраиваю своим контроллером в районе 1-2.


	ICQ IP записан

Max Talyzin(Guest) Гость	Re: перегрев во всасывающем трубопроводе Ответ #5 - 11.07.2007 :: 19:25:37	Функции поста	Печать
	Судя по всему у Вас DX схема работы установки. В этом случае нормальный перегрев от 12 до 20 К. Это полный перегрев т. е. перегрев в испарителе + перегрев на линии всасывания. Для некоторых типов фреонов как R404 и R507 перегрев не должен быть меньше 15 К из-за достаточно низкой температуры конденсации.


	IP записан

MС Член клуба Холодильщик Отсутствует Сообщений: 2504 Зарегистрирован: 08.02.2007 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #6 - 12.07.2007 :: 07:01:19	Функции поста	Печать
	kamjan писал(а) 11.07.2007 :: 14:02:40: ТРВ чаще всего настраиваю на 5-6К а на всасывании перегрев 5-10 максимум. Это вы наверное про чиллеры толкуете.
	« Последняя редакция: 12.07.2007 :: 14:02:27 - MС »

	IP записан

MС Член клуба Холодильщик Отсутствует Сообщений: 2504 Зарегистрирован: 08.02.2007 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #7 - 12.07.2007 :: 07:05:45	Функции поста	Печать
	Если уж речь зашла о перегреве,может кто нибудь обЪяснит почему производители компрессоров в каталогах и программах подброра указывают температуру на всасывании - 20 С ?
	« Последняя редакция: 12.07.2007 :: 14:03:39 - MС »

	IP записан

kamjan Активный пользователь Отсутствует Инженер широкого профиля Сообщений: 38 Зарегистрирован: 17.05.2007 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #8 - 12.07.2007 :: 07:29:33	Функции поста	Печать
	MС писал(а) 12.07.2007 :: 07:01:19: Это вы наверное про чиллеры толкуете. Приятно что достаточно сказать пол слова - а тебя уже понимают
	« Последняя редакция: 12.07.2007 :: 07:30:54 - kamjan »

	ICQ IP записан

zero Холодильщик Отсутствует Абсолютн. ноль Сообщений: 92 Зарегистрирован: 17.02.2010 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #9 - 06.03.2010 :: 10:20:21	Функции поста	Печать

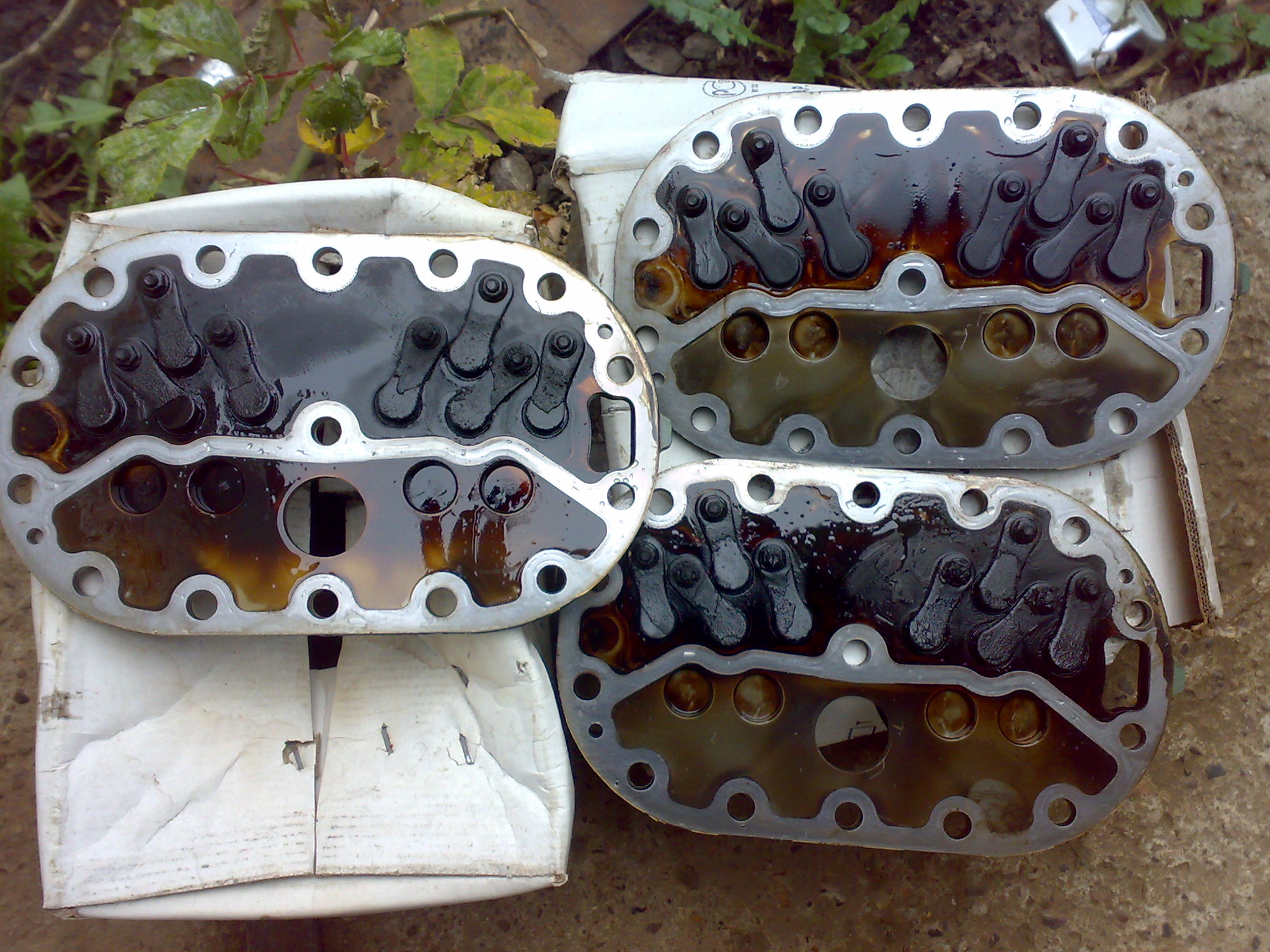

	Может вернутся к перегреву. Следствие перегрева см. фото 4 года в работе.

	IP записан

kokon Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 01.05.2010	Re: перегрев во всасывающем трубопроводе Ответ #10 - 01.05.2010 :: 05:18:23	Функции поста	Печать
	может определитесь какая машина,агент и т.д.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #11 - 03.05.2010 :: 15:07:00	Функции поста	Печать
	Нормальное значение перегрева на всасывании 7…10K. C электронным ТРВ – 5K Взято с сайта bitzer.ru: http://www.bitzer.ru/helpdesk/

	overheating.pdf ( 109 KB \| 24 Загрузки ) Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Odin Малоактивный пользователь Отсутствует Сообщений: 7 Зарегистрирован: 05.05.2010	Re: перегрев во всасывающем трубопроводе Ответ #12 - 07.05.2010 :: 15:53:09	Функции поста	Печать
	Мне дали такие знания на учебе про перегрев: на фреон от 15 до 30 гр.Ц, на аммиак от 5 до 15 гр.Ц. Замер температуры делается на всасывающем трубопроводе в 10 см от компрессора. Никаких заливов на фреоне при таких настройках не должно быть при рабочем ТРВ. Здесь были высказывания о заливе компрессора при уменьшении нагрузки на объекте, а ТРВ получается не срабатывало должным образом или было неисправно. Другого не дано. Пару лет назад вышел у меня спор с человеком с двумя высшими по холоду. Бродил он у меня за спиной на шефмонтаже 6 дней. После сдачи системы на пусконаладку мы поменялись местами, следом бродил уже я, только из любопытства. Уперлись в перегрев на всасывании. Не получалось у него настроить требуемые 8 гр. (замер тоже кстати делал у компрессора). То зальет, то сухой ход, вот говорит - нагрузка нестабильная. Когда он отчаялся я потихоньку ему и сказал, может попробуем на 22 гр. у компрессора поставить и посмотрим, далее были нравоучения про рекомендации и всякие требования....., через два дня сам поставил, позвонил мне со словами - идеальная работа, перегрев под термобаллоном ТРВ 8-9 гр.Ц, но, говорит не имею права так оставить, не положено... Потом заехал, смотрю на столе рекомендации с рисунком для персонала: нарисован компрессор полугерметик и линиями начерчено по корпусу электродвигателя - 1 линия обмерзание, нормально, 2 линия опасность, 3 линия -влажный ход, отключайте установку. Перегрев у компрессора был 8 гр.Ц А вот теперь вопрос: ТРВ должен удерживать значение перегрева независимо от нагрузки, для этого оно и сделано, тогда почему при принятой в настоящее время западной форме обучения перегрев на всасывании нормальным считается 8 гр.Ц, но при этом почему при изменении нагрузки идет залив, при обледенении испарителя - залив и т.д., а ТРВ должно служить еще также и для предотвращения влажного хода, или что-то поменялось за это время?


	IP записан

SHASH200 Холодильщик Отсутствует Сообщений: 138 Местоположение: Тульская обл.,г.Ясногорск Зарегистрирован: 25.04.2010 Пол:	Re: перегрев во всасывающем трубопроводе Ответ #13 - 07.05.2010 :: 19:39:24	Функции поста	Печать
	Перегрев интересная тема-с одной стороны чем выше-тем лучше защита от залива,но с другой-надо обеспечить достаточное заполнение кипящим хладагентом испаритель.И здесь теория зачастую расходится с практикой.Бывает перегрев 15К возле термобаллона ТРВ,а компрессор заливает,хоть до него еще 50м трассы-приходится прикрывать,но потребитель температуру не набирает.Советовали ставить большую дюзу,да от этого заполнение фреоном испарителя улучшится,но разве компрессор перестнет заливать?


	IP записан

Odin Малоактивный пользователь Отсутствует Сообщений: 7 Зарегистрирован: 05.05.2010	Re: перегрев во всасывающем трубопроводе Ответ #14 - 07.05.2010 :: 20:05:16	Функции поста	Печать
	Если 15к возле термобаллона и компрессор заливает, сложно представить, но попробую раскинуть( не разлетелись бы сильно). Это возможно при большом диаметре всаса, при установленном термобаллоне, например, на 1 час, или на 3 часа, и неправильно впаянной трубке уравнивания. В конце концов заедание клапана ТРВ. Гадать сложно, любой случай индивидуален, в Вашем случае причины скорей всего в другом


	IP записан
