Горячая тема (более 10 ответов) ILKA (число прочтений - 4978 )
Eugen
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 176
Зарегистрирован: 13.09.2005
Пол: Мужской
ILKA
20.07.2007 :: 04:51:45
Функции поста

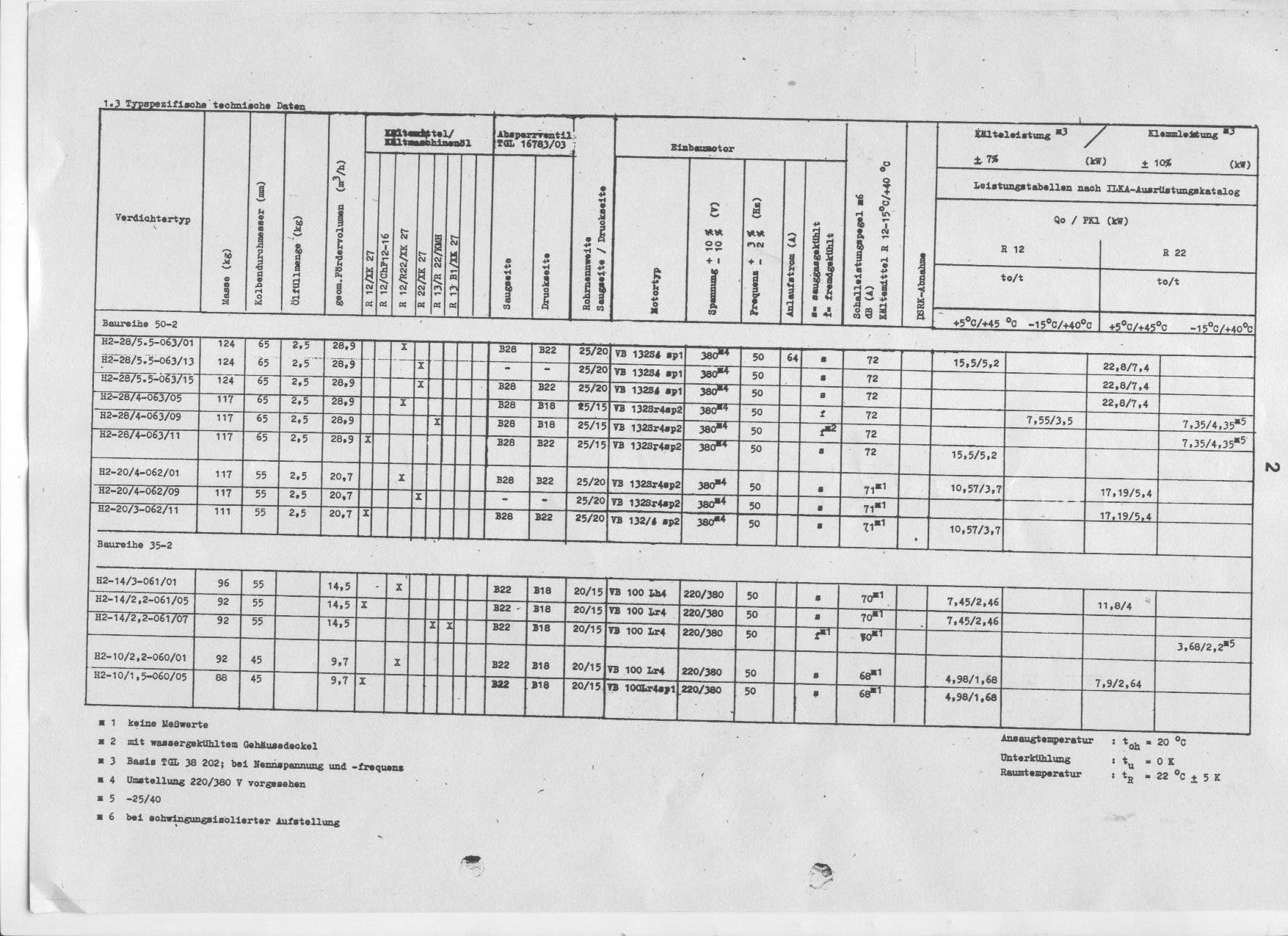

Думаю данная информация будет полезной!!!!!!!!!!!!
« Последняя редакция: 26.12.2007 :: 09:09:23 - Виталий Смирнов »
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links) ( 25 KB | 4 Загрузки )

Жизнь хороша, а хорошо жить еще лучше!
Наверх

IP записан

Eugen
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 176
Зарегистрирован: 13.09.2005
Пол: Мужской
ILKA
Ответ #1 - 20.07.2007 :: 05:03:59
Функции поста
Обсуждаем коллеги ...
« Последняя редакция: 26.12.2007 :: 09:10:07 - Виталий Смирнов »
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links) ( 28 KB | 3 Загрузки )

Жизнь хороша, а хорошо жить еще лучше!
Наверх

IP записан

RoNN
Холодильщик
*
Отсутствует



Сообщений: 10
Местоположение: Бишкек, Кыргызстан
Зарегистрирован: 26.06.2008
Пол: Мужской
нужны характеристики компрессора ILKA Н2-80/17
Ответ #2 - 27.05.2009 :: 02:59:56
Функции поста
Доброе время суток!
Остались в наследство два новых прецизионных кондиционера производства ГДР, теперь хотим использовать компрессоры, но кроме эл. мощности (12 кВт 32,5/18,5А) никакой информации нет. У кого есть информация, какая обьемная подача у этого компрессора или же производительность при определенных температурах? Заранее спасибо.


Разочарование от низкого качества длится гораздо дольше,&&чем радость от низкой цены
Наверх

IP записан

mastеr
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 633
Местоположение: г.Таганрог, Ростовской обл.
Зарегистрирован: 23.01.2008
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #3 - 27.05.2009 :: 05:36:06
Функции поста
Если не изменяет память, то в маркировке компрессора после 2N2 стоит холодопроизводительность при 0 кипения, а через / электрическая мощность статора. Но в варианте кондиционера эти компрессора шли одноступенчатыми. Диаметр поршня 79,9 мм ход поршня 70 мм, и эл. мощность статора 17-23 кВт. Подключение 660-380В


В моём посохе, сила сильная, морозильная!&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3568
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #4 - 27.05.2009 :: 08:18:15
Функции поста
Данные из "Руководства по эксплуатации холодильного агрегата для охлаждения воздуха КСЛ 20" ILKA (дословно): стр.3 Компрессор
тип - 2Н2-80/17-077/4
номинальная мощность двигателя (кВт) - 17
номинальная частота вращения (мин-1) - 1460
номинальный объемный поток (м3/ч) - 80
масса с маслозаправкой (кг) - 270
максимально рабочий ток (А) - 44
пусковой ток (А) - 240
номинальная мощность маслонагрева (Вт) - 1х150


Печатаю одним пальцем Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3568
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #5 - 27.05.2009 :: 09:15:20
Функции поста
Нашел в старых каталогах:
Н2 - двухпоршневые, через тире - объемная производительность (м3/ч), через дробь - мощность двигателя (кВт). Для Н2 бъемная производительность 10-14-20-28 м3/ч, мощность 1,5-2,2-3-4-5,5кВт.
2Н2 - четырехпоршневые (V-образные) данные только для 2Н2-80/17-077/4 и 2Н2-80/17-101/01-двухступенчатый.



Печатаю одним пальцем Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

RoNN
Холодильщик
*
Отсутствует



Сообщений: 10
Местоположение: Бишкек, Кыргызстан
Зарегистрирован: 26.06.2008
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #6 - 28.05.2009 :: 02:58:00
Функции поста
Спасибо большое!  Улыбка
буду считать по объемной подаче.
Вот только интерсно расширение -077/4 и -101/01 что означает?
Поскольку у меня на компрессоре написано Н2-80/17-107/7
« Последняя редакция: 28.05.2009 :: 03:05:14 - RoNN »

Разочарование от низкого качества длится гораздо дольше,&&чем радость от низкой цены
Наверх

IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3568
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #7 - 28.05.2009 :: 05:40:40
Функции поста
Думаю, что до дроби - типоразмер, после - область применения и фреоны. Может это поможет разобраться? Лучше спросить у сторожил нашего дела.
« Последняя редакция: 28.05.2009 :: 05:55:12 - БОБР »

Печатаю одним пальцем Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

RoNN
Холодильщик
*
Отсутствует



Сообщений: 10
Местоположение: Бишкек, Кыргызстан
Зарегистрирован: 26.06.2008
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #8 - 28.05.2009 :: 17:33:05
Функции поста
Час от часу не легче. Комрессор усыпан отборами 1/4" по всему корпусу, половина из них непонятно с какой полостью компрессора связана. Вот же дебри достались от социализма Улыбка


Разочарование от низкого качества длится гораздо дольше,&&чем радость от низкой цены
Наверх

IP записан

mastеr
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 633
Местоположение: г.Таганрог, Ростовской обл.
Зарегистрирован: 23.01.2008
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #9 - 28.05.2009 :: 18:57:35
Функции поста
Ничего мудрёного нет.
На корпусе картера, слева возле глаза стоит проход для дозаправки и возврата масла.
С торца под правой головой (если смотреть лицом к передней крышке), выход высокого давления промежуточного между первой и второй ступенью или с первой головки, при одноступенчатом исполнении.
Далее: (лицом к передней крышке), сверху над крышкой проход с маслонасоса, т.е давление масла.
За ним проход в картер т.е (давление в картере).
По кругу под головками 4 шт проходы, для разгрузки клапанов т.е отжим клапанов для ступенчатой регулировки производительности. Хотро так сязан с клапанами через устройство самого клапана, даже болта в клапанной доске.
На головке левой, перед выходом нагнетания, стоит проход для контроля давления второй ступени.
Со стороны статора пробка, через которую заливаем масло, или для контроля вращения коленвала.


В моём посохе, сила сильная, морозильная!&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

RoNN
Холодильщик
*
Отсутствует



Сообщений: 10
Местоположение: Бишкек, Кыргызстан
Зарегистрирован: 26.06.2008
Пол: Мужской
Re: нужны характеристики компрессора ILKA Н2-80/17
Ответ #10 - 28.05.2009 :: 19:22:57
Функции поста

Еще раз огромное спасибо, помогли разобраться.
« Последняя редакция: 28.05.2009 :: 19:31:20 - RoNN »

Разочарование от низкого качества длится гораздо дольше,&&чем радость от низкой цены
Наверх

IP записан

Topol74
Новичок
*
Отсутствует



Сообщений: 1
Местоположение: Москва
Зарегистрирован: 03.11.2017
Ilka mab 2h2-56/7.5-105/5 В чём отличие
Ответ #11 - 03.11.2017 :: 10:30:31
Функции поста
Ilka mab 2h2-56/7.5-105/5 В чём отличие от ФАЛ 056/7 FAL 056/7 (компрессор Ilka mab 2h2-56/7.5-105/7).
Интересует разница в последней цифре. Подходят ли запчасти друг к другу. Интересует коленвал и КПГ.

Наверх

IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3568
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Ilka mab 2h2-56/7.5-105/5 В чём отличие
Ответ #12 - 03.11.2017 :: 16:18:58
Функции поста
05 - для "легких" газов R12 (R134)
07- для тяжелых R13, R13b (R23 ,R410)
Скорее всего у них отличаются диаметры нагнетательных клапанов, ну масло естественно.
« Последняя редакция: 03.11.2017 :: 16:19:24 - БОБР »

Печатаю одним пальцем Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
