кожухотрубный испаритель
28.02.2008 :: 10:34:25
Функции поста

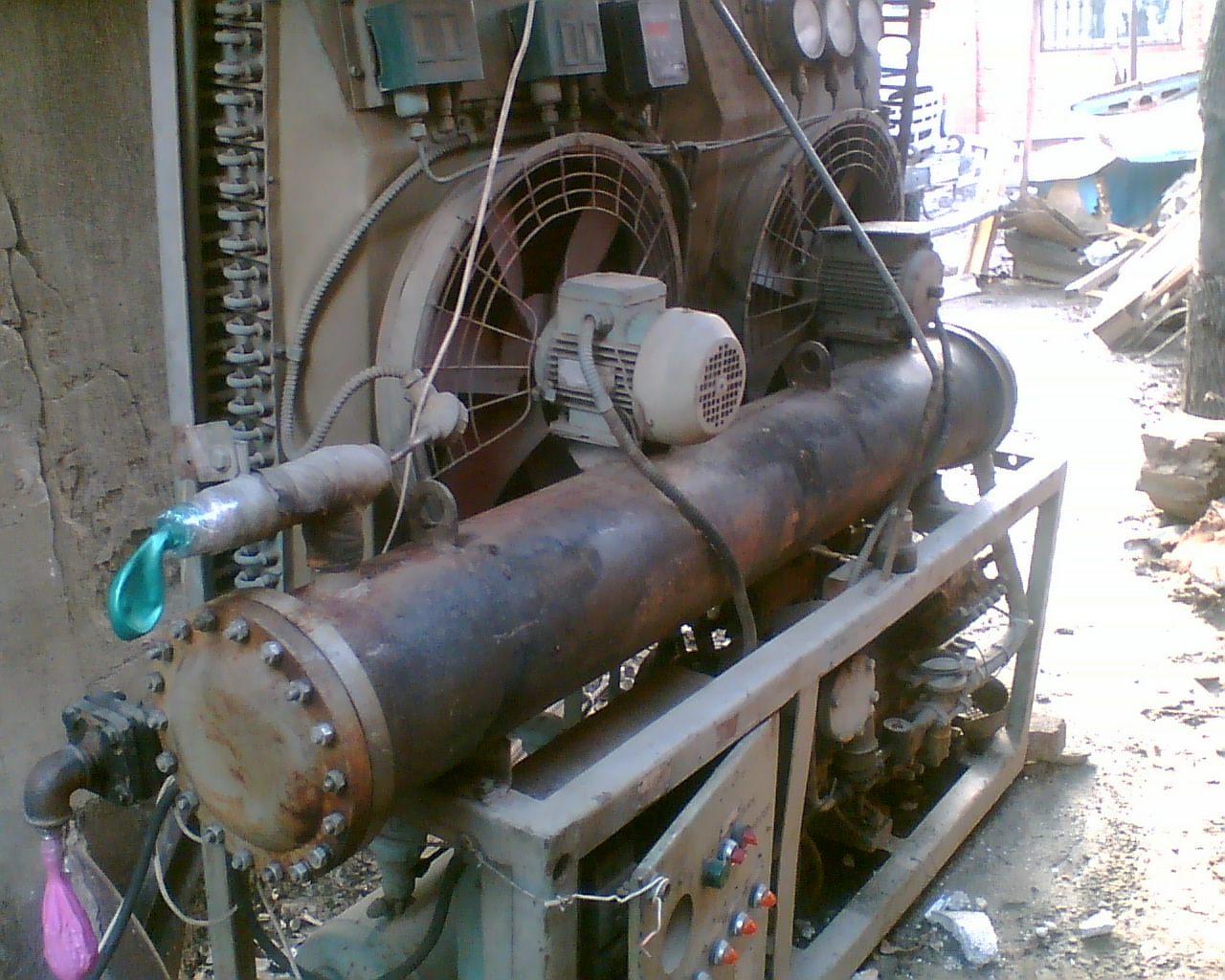

у меня очень старого заказчика выгоняют с арендованной площади ,там осталась хол.машина.  Самое ценное на ней испаритель из нержавейки (обечайка и перегородки)кожухотрубник с толстыми медными трубами.Изначально заточенный под хлористый кальций,но работал на воде.Аппарат вечный был сделан на заказ в 1997 г. .Производительность 100 Квт.Цену просят за него смешную.Коллеги может кому нужен.Нужно забрать до вторника.Тел. в личку. Жалко на металлолом.

Наверх

IP записан

kroudion
Член клуба
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 688
Зарегистрирован: 25.01.2006
Re: кожухотрубный испаритель
Ответ #1 - 28.02.2008 :: 13:09:49
Функции поста
lelik,
убеди своего алигарха забрать байду, пригодится для ледяной воды


А.С.
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

veleboc
ЗавсегдатАй форума
*
Отсутствует


selfmadeproffi

Сообщений: 213
Зарегистрирован: 27.02.2008
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #2 - 29.02.2008 :: 13:43:27
Функции поста
Просил подобную штуковину один сельский молокозаводишко (иначе язык не поворачивается), правда раза в 2 послабже. На предложение установить самопал за 1000 евроденег последовало встречное предложение срочно посетить психдиспансер.
Предугадывая реакцию хозяина "байды" ( Смех Смех Смех) всё-же сообщаю, что работают они без выходных и связь с ними имеется.

Наверх

IP записан

morоs
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 1302
Местоположение: Краснодар
Зарегистрирован: 03.02.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #3 - 21.01.2009 :: 21:36:44
Функции поста
Помогите решить проблему.
На готовой-заводской, водоохлаждающей машине (компр.COPELAND D4DH-2500 R-22 ) мне надо поменять теплообменник, с пластинчатого- ALFA LAVAL AC 120-50 EQ, на кожухотрубный.
Продавцы рекомендуют DXS-80; мне кажется, он великоват. На сколько я понял, первый 50 кВт второй 80. Может, мне его пытаются впарить, т.к. он у них есть в наличии, а нужного мне нет?
Пожалуйста, кто связан, с такого плана расчётами, выскажите своё мнение. И скажите, какой мне подойдёт.
« Последняя редакция: 22.01.2009 :: 17:10:04 - morоs »

"любая случайность есть непознанная закономерность"&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

Burdanov_AV
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 464
Местоположение: С.Петербург
Зарегистрирован: 02.02.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #4 - 22.01.2009 :: 06:15:23
Функции поста
Лично я бы без "дикой" необходимости теплообменник на заводском агрегате на другой тип (тем более большей мощности) менять не стал. Проблема в том, что на заводских серийных агрегатах, обычно, экономят на всём, в частности на защите от заливов (отделитель жидкости и т.п.), а если поставить более мощный теплообменник, то, во время выхода на режим и резких изменений нагрузки, велик риск "залива" компрессора.
           Анатолий.

Наверх

IP записан

Ping
Активный пользователь
*
Отсутствует


инженер

Сообщений: 53
Местоположение: Москва
Зарегистрирован: 11.09.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #5 - 22.01.2009 :: 07:38:33
Функции поста
В марке испарителя АС цифра 50 это не его мощность а кол-во пластин. Так вот, если подбирать аналог АС, то по моим расчетам надо DXS 120 (T=12/7С, Ткип=4,5С R407C)

Наверх

IP записан

morоs
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 1302
Местоположение: Краснодар
Зарегистрирован: 03.02.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #6 - 22.01.2009 :: 17:36:09
Функции поста

Необходимость замены действительно «дикая», т.к.пластинчатый забивается за несколько дней, протока толком нет, съёма нет; как Вы правильно заметили ОЖ нет и пол компрессора обмерзает.
Из таблицы на стр.8-9, строка 2 мне кажется, что 50 в маркировке- это мощность.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links) ( 499 KB | 0 Загрузки )

"любая случайность есть непознанная закономерность"&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

Ping
Активный пользователь
*
Отсутствует


инженер

Сообщений: 53
Местоположение: Москва
Зарегистрирован: 11.09.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #7 - 23.01.2009 :: 09:48:15
Функции поста
Это только кажется Улыбка

Наверх

IP записан

morоs
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 1302
Местоположение: Краснодар
Зарегистрирован: 03.02.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #8 - 15.02.2009 :: 08:06:21
Функции поста
На водоохлаждающей машине МВТ 20-1-0 разморозили зимой кожухотрубный испаритель. Вопрос такой - если я не найду такой же, в связи с древностью установки (запрос представителю завода только послал), как мне подобрать импортный аналог.


КОЖУХОТРУБНЫЕ ИСПАРИТЕЛИ
Тип МВТ20-1-0-02      Тепловая нагрузка, 20,35      кВт      Температура воды на выходе из испарителя, 2оС                    Теплообменная поверхность, 3,28 м2      Расход теплоносителя, 5м3/ч
Фреон 12.
А в каталоге ALFA-LAVAL, естественно фреон другой, да и остальные данные не те, что хотелось бы.


"любая случайность есть непознанная закономерность"&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

Despereaux
Член клуба
Холодильщик
*
Отсутствует


Общается с инженерами
по холодильному оборудованию

Сообщений: 364
Местоположение: Москва
Зарегистрирован: 06.02.2009
Re: кожухотрубный испаритель
Ответ #9 - 16.02.2009 :: 06:46:02
Функции поста
вода низкая на выходе... не боитесь ещё раз разморозить?
по-хорошему бы, промежуточный контур или защиту какую по воде поставить...
Аналоги по площади теплообмена разве подбирать не корректно будет?


Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

reff
Координатор
Член клуба
---
Холодильщик
*
Отсутствует


инженер по холодильному
оборудованию

Сообщений: 4403
Местоположение: Ярославль
Зарегистрирован: 01.05.2003
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #10 - 16.02.2009 :: 07:58:49
Функции поста
Да уж температура низковата. На крайний случай +4С. А так риск будет присутствовать.
А что  если  панельным испарителем заменить? С запасиком взять, он сможет и аккумулятором  иногда поработать. Тока емкость нужна.
« Последняя редакция: 16.02.2009 :: 08:01:40 - reff »
Наверх

IP записан

morоs
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 1302
Местоположение: Краснодар
Зарегистрирован: 03.02.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #11 - 17.02.2009 :: 20:42:56
Функции поста
вода низкая на выходе... не боитесь ещё раз разморозить?
Нет, вода на выходе кажется градусов 10С(тогда я привёл каталожные данные на этот испаритель).-оборотная вода охлаждающая станки производящие пластиковую фурнитуру.
Просто, мне раньше не приходилось подбирать испарители на воду и я пока не врублюсь как подобрать аналог старому, когда все каталожные данные разные, И, на сколько я понимаю, 20 кВт старого не равны 20кВТ нового т.к. расчёты взяты при разных условиях.
Аналоги по площади теплообмена разве подбирать не корректно будет?В каталоге ALFA-LAVAL я не встречал площади теплообмена.
Его разморозили не на ходу Подмигивание- просто хозяин на обслуживание не хотел вставать и не кому было посоветовать воду на зиму слить (он зимой не используется), а скупой, по нынешним временам платить, уже даже не дважды.
« Последняя редакция: 17.02.2009 :: 20:55:37 - morоs »

"любая случайность есть непознанная закономерность"&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

Despereaux
Член клуба
Холодильщик
*
Отсутствует


Общается с инженерами
по холодильному оборудованию

Сообщений: 364
Местоположение: Москва
Зарегистрирован: 06.02.2009
Re: кожухотрубный испаритель
Ответ #12 - 18.02.2009 :: 10:49:37
Функции поста
Thermokey аналог 1200-1500 евриков будет стоить.
SCE 53 по площади такой же...
Лавалевский каталог мне попадался, там точно площади были...


Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

morоs
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 1302
Местоположение: Краснодар
Зарегистрирован: 03.02.2007
Пол: Мужской
Re: кожухотрубный испаритель
Ответ #13 - 20.03.2009 :: 05:39:32
Функции поста
А как промывать кожухотрубник? Разбирать фланец, или подключаться вместо  ОЖ и мыть растворами?


"любая случайность есть непознанная закономерность"&& Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

Diesel
Очень активный пользователь
*
Отсутствует



Сообщений: 108
Зарегистрирован: 24.06.2009
Re: кожухотрубный испаритель
Ответ #14 - 24.01.2019 :: 23:50:11
Функции поста
Может кто сталкивался, или химики есть. Чем промыть кожухотрубный испаритель, с внутритрубным кипением от полимеризовавшегося синтетического каучука? Трубки CuNi, хладоноситель CaCl 21% куда попал каучук из системы.
