Оптимальная работа механического ТРВ (число прочтений - 23823 )

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Оптимальная работа механического ТРВ 05.07.2012 :: 14:59:33	Функции поста	Печать
	Вопрос может касаться не только молокоохладителей, но и других холодильных систем при работе которых существенно изменяется температура испарения. Как пример, прошу рассмoтреть холодильную установку с одним компрессором TAG4568Z с использованиемТРВ АЛКО TIE-SW. То есть, при высоких температурах молока на начальной стадии имеется возможность обеспечивать подачу хладагента под производительность 20-25квт. При уменьшении температуры молока до 4 градусов производительность падает до 7-10 квт. Насколько понимаю, механическое ТРВ имеет достаточно узкий диапазон регулирования. Тоесть дюзу надо подбирать более или менее оптимально. Вот где-то под 10 квт и ставим дюзу в таком случае, что бы обеспечить правильную работу ТРВ и как следствие правильный режим компрессора. Соответственно не вытягиваем возможный резерв на начальном этапе охлаждения и тем самым увеличиваем время охлаждения молока. Сразу предупреждаю, электронное ТРВ не предлагать. Какие ухищерения можно предложить, чтобы задействовать возможности компрессора на все 100% во всей области изменения температуры молока?
	« Последняя редакция: 06.07.2012 :: 04:54:56 - Viktоr »

	Skype/VoIP IP записан

Самуритыч Экс-Участник	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #1 - 05.07.2012 :: 16:12:59	Функции поста	Печать
	а не думал вариант с 2-мя трв?


	IP записан

SerB Член клуба --- Холодильщик Отсутствует Могём почти всё... Сообщений: 3318 Местоположение: город у моря... Зарегистрирован: 20.03.2005 Пол:	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #2 - 05.07.2012 :: 17:48:01	Функции поста	Печать
	и с отключением одного после снижения температуры до определённого значения...

	Лучше быть хорошим человеком, ругающимся матом, чем тихой и воспитанной тварью.
	Skype/VoIP IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #3 - 05.07.2012 :: 18:56:05	Функции поста	Печать
	Цитата: а не думал вариант с 2-мя трв? Думать то думал, но пробывать не получалось. В любом случае поддерживаю, что необходимо SerB писал(а) 05.07.2012 :: 17:48:01: с отключением одного после снижения температуры до определённого значения Хотелось бы узнать об этом, кто этот вопрос уже решал. Насколько, я понимаю, (акцентирую на всякий случай) мы говорим о параллельном включении двух трв к одному испарителю. Если так, то вместо одного ТРВ можно было бы установить расчетный капилляр, который бы впоследствии можно было бы отключать. В этом случае понадобится соленоидный отдельный клапан. Или какие еще решения могут быть или ошибочны эти?


	Skype/VoIP IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #4 - 05.07.2012 :: 19:00:44	Функции поста	Печать
	Цитата: Насколько понимаю, механическое ТРВ имеет достаточно узкий диапазон регулирования Viktor+ вы ошибаетесь, механика с широким диапазоном существует уже очень давно,почитай боле 10лет однако для вас отличным выбором будет ALCO TX6-S05 от 29,5квт до 7,4квт (тоесть до 25% от номинала)
	« Последняя редакция: 05.07.2012 :: 19:10:30 - cps »
	TX6_e35011.pdf ( 273 KB \| 9 Загрузки )
	IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #5 - 05.07.2012 :: 19:12:34	Функции поста	Печать
	cps писал(а) 05.07.2012 :: 19:00:44: механика с широким диапазоном существует уже очень давно,почитай боле 10лет однако Не знал. Ткните в нет, где можно с технической тчоки зрения на эти характеристики широкого диапазона регулирования посмотреть!


	Skype/VoIP IP записан

kristmax Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 225 Местоположение: Севастополь Зарегистрирован: 16.09.2007 Пол:	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #6 - 05.07.2012 :: 19:57:09	Функции поста	Печать
	Viktоr писал(а) 05.07.2012 :: 18:56:05: Думать то думал, но пробывать не получалось. В любом случае поддерживаю, что необходимо Хотелось бы узнать об этом, кто этот вопрос уже решал. Насколько, я понимаю, (акцентирую на всякий случай) мы говорим о параллельном включении двух трв к одному испарителю. Если так, то вместо одного ТРВ можно было бы установить расчетный капилляр, который бы впоследствии можно было бы отключать. В этом случае понадобится соленоидный отдельный клапан. Или какие еще решения могут быть или ошибочны эти? К примеру на банановозах раньше применялось 2 трв на один испаритель, включать можно через соленоид не только по температуре, можно к примеру по давлению всасыванию что и будет являться мерилом тепловой нагрузки от испарителя. В современных банановозах электроное управление ТРВ - TQ или пульсконтроль - прогресс однако


	IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Оптимальный подбор дюзы для ТРВ у молокоохладителя Ответ #7 - 05.07.2012 :: 20:18:24	Функции поста	Печать
	Viktоr писал(а) 05.07.2012 :: 19:12:34: Не знал. Ткните в нет, где можно с технической тчоки зрения на эти характеристики широкого диапазона регулирования посмотреть! двух портовая конструкция клапанного узла позволила сему чуду стать реальностью, заводская настройка на перегрев 3,3К.

	Mehanicheskie_TRV.pdf ( 690 KB \| 8 Загрузки )
	IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: Оптимальная работа механического ТРВ Ответ #8 - 06.07.2012 :: 05:07:13	Функции поста	Печать
	cps писал(а) 05.07.2012 :: 20:18:24: двух [offtopic]Блин, при попытке открыть вложение "Mehanicheskie_TRV.pdf " комп виснет. Надо обращаться наверное к спецам [/offtopic]


	Skype/VoIP IP записан

Klassik Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 1698 Местоположение: г. Москва Зарегистрирован: 20.10.2007 Пол:	Re: Оптимальная работа механического ТРВ Ответ #9 - 06.07.2012 :: 08:44:00	Функции поста	Печать
	Виктор, а ты не думал о том, что компрессор подбирается по мощности испарителя, т.е. сколько требуется испарителю пропустить через себя фреона, столько должен и прокачать компрессор. Получается, что ТРВ допустим работает на 10квт, это его нормальный режим и нормальный перегрев, если молоко теплое, то ТРВ не может обеспечить необходим расход и перегрев увеличивается, ты предлагаешь поставить 2 ТРВ, тем самым мы увеличиваем массовый расход через испаритель, ну допустим в 2 раза. Компрессор будет пытаться это все прокачать через себя, возрастет ток на компрессоре, а с повышением давления кипения, возрастет и давление конденсации. По моим умозаключениям, получается, что с установкой 2 ТРВ ничего не получится. Если только иметь конденсатор с запасом на 50% и иметь компрессор с регулировкой производительности, чтобы в начале загрузки молока в испаритель, компрессор работал на 100%, а потом доводил температуру на 50%.

	Работа холодильщика сродни работе разведчика - успехи незаметны, зато о провалах узнают все. Чтобы правильно задать вопрос, нужно знать как минимум половину ответа... www.avk-servise.ru
	www ICQ IP записан

genn Член клуба Холодильщик Отсутствует Сообщений: 1375 Местоположение: Беларусь Зарегистрирован: 17.04.2011 Пол:	Re: Оптимальная работа механического ТРВ Ответ #10 - 06.07.2012 :: 10:09:58	Функции поста	Печать
	Вставлю свои пять копеек Klassik писал(а) 06.07.2012 :: 08:44:00: возрастет ток на компрессоре, а с повышением давления кипения, возрастет и давление конденсации. По моим умозаключениям, получается, что с установкой 2 ТРВ ничего не получится. Если только иметь конденсатор с запасом на 50% Подобная ситуевина на 3х тоннике с TAG4573Z, да и на других. Для информации:

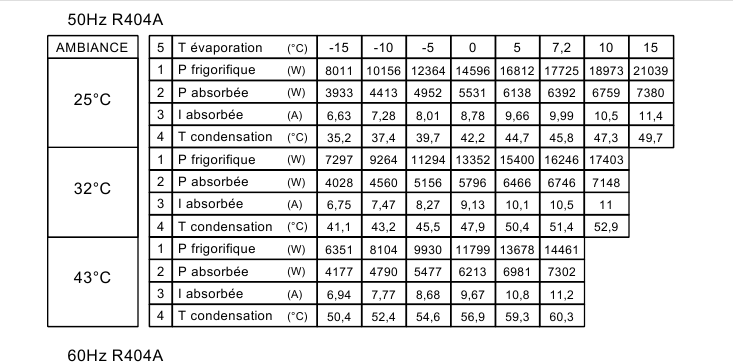

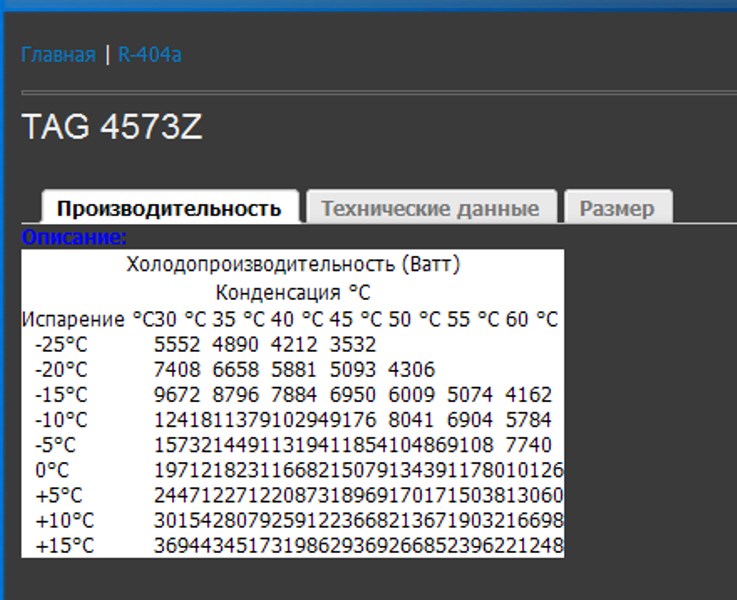

	4573z_4590z.jpg ( 34 KB \| 6 Загрузки ) 4573z2.png ( 252 KB \| 9 Загрузки ) 4573z3.png ( 64 KB \| 15 Загрузки ) камнями не кидать, мордой лица об стол не стучать
	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Оптимальная работа механического ТРВ Ответ #11 - 06.07.2012 :: 11:05:29	Функции поста	Печать
	то что будет расти ток это еще вопрос спорный, а вот то что компрессор будет заливать, а испаритель замерзать при слабом компрессоре это да.

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

SerB Член клуба --- Холодильщик Отсутствует Могём почти всё... Сообщений: 3318 Местоположение: город у моря... Зарегистрирован: 20.03.2005 Пол:	Re: Оптимальная работа механического ТРВ Ответ #12 - 06.07.2012 :: 11:24:51	Функции поста	Печать
	Онсий писал(а) 06.07.2012 :: 11:05:29: а испаритель замерзать при слабом компрессоре это да наоборот...)

	Лучше быть хорошим человеком, ругающимся матом, чем тихой и воспитанной тварью.
	Skype/VoIP IP записан

genn Член клуба Холодильщик Отсутствует Сообщений: 1375 Местоположение: Беларусь Зарегистрирован: 17.04.2011 Пол:	Re: Оптимальная работа механического ТРВ Ответ #13 - 06.07.2012 :: 12:08:31	Функции поста	Печать

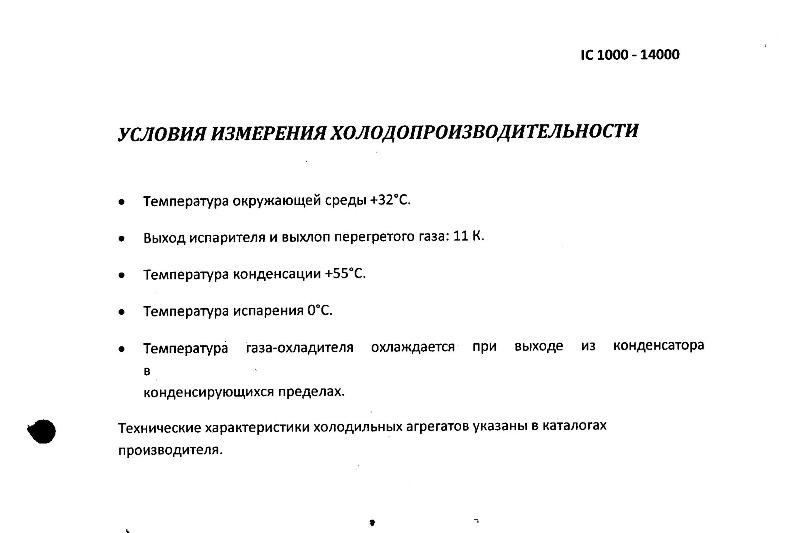

	Онсий писал(а) 06.07.2012 :: 11:05:29: а вот то что компрессор будет заливать На первом рисунке (10#) кусок из паспорта молокохладителя, как я понял производитель заложил перегрев в 11К, реально доходит до14к. Если при загрузке уменьшить перегрев, подключив второе ТРВ, и сбить температуру молока хотя бы до +10 ( +4 за много), было бы идеально. Но нужна помощь конденсатору, доп вентилятор или форсунками распылять воду на время работы второго ТРВ.

	камнями не кидать, мордой лица об стол не стучать
	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Оптимальная работа механического ТРВ Ответ #14 - 06.07.2012 :: 13:47:18	Функции поста	Печать
	кстати, про распыление и форсунки... чтоб из насверленной трубы, как чаще всего делают, не брызгало струйкой, а хреначило туманом можно купить самый дешевый керхер и подключить к нему все это дело. самый дешевый порядка 2-3 тыров.

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан
