Расположение всасывающего коллектора
23.11.2017 :: 05:20:05
Функции поста

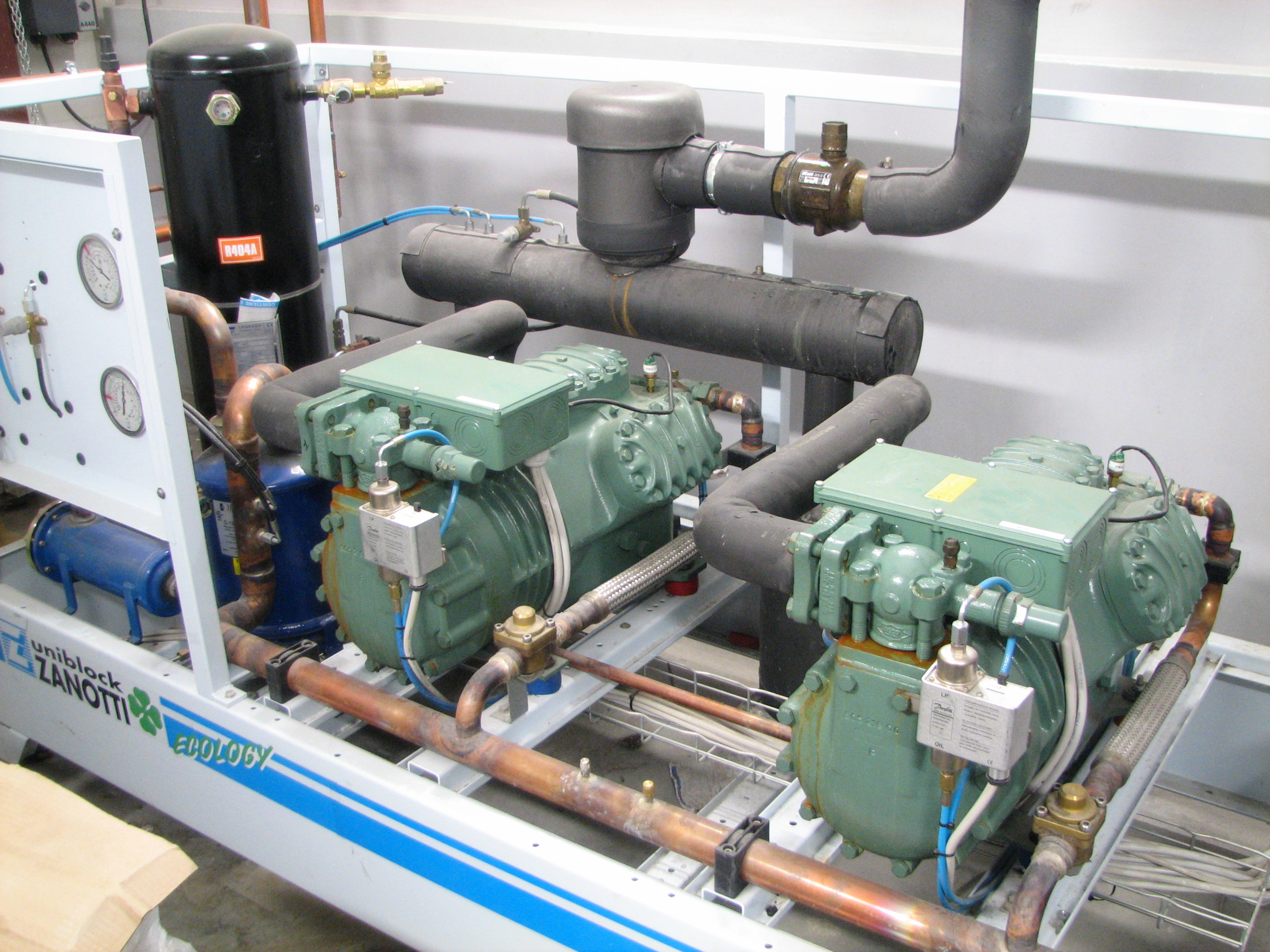

Добрый день коллеги! Возможно ли располагать всасывающий коллектор,как это показано на фото?Лично меня смущает такое расположение,но логически объяснить не могу и ничего в литературе не нашел.Нужно ли коллектор располагать выше компрессоров?Или это только страхи?))Поделитесь опытом.

Наверх

IP записан

DimaTS
Активный пользователь
*
Отсутствует



Сообщений: 21
Местоположение: Владивосток
Зарегистрирован: 22.10.2015
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #1 - 23.11.2017 :: 06:00:27
Функции поста
На мой взгляд в данной схеме могут быть проблемы с залеганием масла во всасывающем коллекторе. Испарившийся фреон будет заходить по более узкой трубе в коллектор, который имеет больший диаметр. Скорость фреона будет падать, масло залегать. Особенно ощутимо будет при работе одним компрессором. Чтобы избежать этого, необходимо предусмотреть маслоподъёмную петлю на каждый компрессор на выходе из коллектора. Проблем с заливом ,при наличии ОЖ, возникнуть не должно.

Наверх

IP записан

al_7
Активный пользователь
*
Отсутствует



Сообщений: 52
Местоположение: Оренбург
Зарегистрирован: 27.04.2017
Re: Расположение всасывающего коллектора
Ответ #2 - 23.11.2017 :: 06:10:59
Функции поста
ИМХО, смотреть надо всю схему холодильной установки.
Может, там установлен мощный (по размерам) маслоотделитель и масло не циркулирует в системе.

Наверх

IP записан

mаks77
Координатор
Холодильщик
Член клуба
*
Отсутствует


Похож на инженера по холодильному
оборудованию

Сообщений: 6757
Местоположение: С-Пб
Зарегистрирован: 01.05.2006
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #3 - 23.11.2017 :: 07:10:25
Функции поста
Труба, выходящая из коллектора к компрессорам, должна иметь заглубление со скосом для возврата масла. Смотри здесь: Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)


Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3632
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #4 - 23.11.2017 :: 17:54:04
Функции поста
DimaTS писал(а) 23.11.2017 :: 06:00:27:
Проблем с заливом ,при наличии ОЖ, возникнуть не должно.

Блб, опять ОЖ на винтах!!!  Злой Кто тебе сказал что их можно применять с винтами!?  Злой
Расход масла на винтах измеряется несколькими кубометрами в час, ответь, какой ОЖ справится с возвратом масла при таком расходе? Не надо сравнивать с поршнями или со спиральниками. В итоге ОЖ будет выполнять роль неподвижного маслоотстойника (маслосборника) на линии всасывания.


А знаете ли что? См. вложение.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links) ( 42 KB | Загрузки )

Печатаю одним пальцем Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх
IP записан

BOL
Холодильщик
---
*
Отсутствует



Сообщений: 1054
Местоположение: ОМСК
Зарегистрирован: 22.01.2009
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #5 - 23.11.2017 :: 19:59:33
Функции поста
Да ерунда это всё .

Наверх

IP записан

muravei77
Член клуба
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8317
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #6 - 23.11.2017 :: 20:05:48
Функции поста
из практики-работают с ОЖ и на всяких хладагентах и с винтами тоже. Просто наблюдение.


делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

DimaTS
Активный пользователь
*
Отсутствует



Сообщений: 21
Местоположение: Владивосток
Зарегистрирован: 22.10.2015
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #7 - 23.11.2017 :: 22:35:43
Функции поста
БОБР писал(а) 23.11.2017 :: 17:54:04:
Блб, опять ОЖ на винтах!!!  Злой Кто тебе сказал что их можно применять с винтами!?  Злой
Расход масла на винтах измеряется несколькими кубометрами в час, ответь, какой ОЖ справится с возвратом масла при таком расходе? Не надо сравнивать с поршнями или со спиральниками. В итоге ОЖ будет выполнять роль неподвижного маслоотстойника (маслосборника) на линии всасывания.


А знаете ли что? См. вложение.

Благодарю за ответ. В Вашем вложении написано ,что ОЖ нельзя использовать  с зеотропными хладагентами без привязки к компрессору.К тому же Bitzer  все же рекомендует.
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
« Последняя редакция: 23.11.2017 :: 23:13:53 - DimaTS »
Наверх

IP записан

Aik
Член клуба
---
Холодильщик
*
Отсутствует



Сообщений: 1452
Местоположение: Минск
Зарегистрирован: 15.04.2008
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #8 - 24.11.2017 :: 12:57:56
Функции поста
БОБР писал(а) 23.11.2017 :: 17:54:04:
Блб, опять ОЖ на винтах!!!  Злой Кто тебе сказал что их можно применять с винтами!?  Злой
Расход масла на винтах измеряется несколькими кубометрами в час, ответь, какой ОЖ справится с возвратом масла при таком расходе? Не надо сравнивать с поршнями или со спиральниками. В итоге ОЖ будет выполнять роль неподвижного маслоотстойника (маслосборника) на линии всасывания.


А знаете ли что? См. вложение.

1. Расход масла в винтовых компрессорах огромный, но большую часть масла отделяет маслоотделитель, т.е. в системе расход масла не такой уж и большой... ОЖ на винты ставил много раз, полет нормальный.
2. А почему это не рекомендуют использовать ОЖ для зеотропных смесей таких как 407 (с большим глайдом)?


Кое-где придется подумать...
Наверх
IP записан

Василий Чайковский
Холодильщик
*
Отсутствует


Интересующийся.

Сообщений: 123
Местоположение: Минск
Зарегистрирован: 30.10.2010
Re: Расположение всасывающего коллектора
Ответ #9 - 24.11.2017 :: 17:30:22
Функции поста
по своим скромным наблюдениям скажу, что с представленным ОЖ, в сравнении с установкой ОЖ на каждый компрессор, будет работать и вероятность залегания масла в таком коллекторе меньше. Часто встречал, после длительной стоянки одного компрессора или ремонта, полный ОЖ масла.


Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Наверх

IP записан

Член клуба
Холодильщик
*
Отсутствует



Сообщений: 2416
Зарегистрирован: 08.02.2007
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #10 - 24.11.2017 :: 19:48:38
Функции поста
я конечно могу ошибаться, но если винт работает на шокер, то там ОЖ стандартное решение.

Наверх

IP записан

Olgerd
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 681
Зарегистрирован: 12.08.2010
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #11 - 27.11.2017 :: 13:21:54
Функции поста
БОБР писал(а) 23.11.2017 :: 17:54:04:
В итоге ОЖ будет выполнять роль неподвижного маслоотстойника (маслосборника) на линии всасывания.

Василий Чайковский писал(а) 24.11.2017 :: 17:30:22:
по своим скромным наблюдениям скажу, что с представленным ОЖ, в сравнении с установкой ОЖ на каждый компрессор, будет работать и вероятность залегания масла в таком коллекторе меньше. Часто встречал, после длительной стоянки одного компрессора или ремонта, полный ОЖ масла.

Полностью согласен с вышеуказанными высказываниями. Как по мне конечно ничего критичного в установке ОЖ на винты нет, работать будет, но масла придется заливать больше, чем в аналогичную систему без ОЖ.

Наверх

IP записан

Olgerd
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 681
Зарегистрирован: 12.08.2010
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #12 - 27.11.2017 :: 13:27:21
Функции поста
DimaTS писал(а) 23.11.2017 :: 05:20:05:
Нужно ли коллектор располагать выше компрессоров?

А вот зачем коллектор располагать выше компрессоров мне не очень понятно.

Наверх

IP записан

DeniskinF
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1062
Местоположение: Владимирская обл.
Зарегистрирован: 10.04.2015
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #13 - 27.11.2017 :: 15:46:22
Функции поста
Olgerd писал(а) 27.11.2017 :: 13:27:21:
А вот зачем коллектор располагать выше компрессоров

а шоб компрессор не заскучалУлыбка


Ахтунг я могу и ошибаться Улыбка
Наверх

IP записан

mаks77
Координатор
Холодильщик
Член клуба
*
Отсутствует


Похож на инженера по холодильному
оборудованию

Сообщений: 6757
Местоположение: С-Пб
Зарегистрирован: 01.05.2006
Пол: Мужской
Re: Расположение всасывающего коллектора
Ответ #14 - 27.11.2017 :: 17:20:02
Функции поста
Olgerd писал(а) 27.11.2017 :: 13:27:21:
А вот зачем коллектор располагать выше компрессоров мне не очень понятно.

"В каждой избушке свои погремушки"  Улыбка Например, Linde и Zanotti так любят  Подмигивание


Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
