FGL VRV-2 блокировка ПДУ. Настройка администрирования.
12.07.2018 :: 01:03:24
Функции поста
FGL VRV-2 в эксплуатации 5 лет.
AJYA90LALH /ARXB12LALH -  10 шт.

5 проводных ПДУ UTY-RNKG управляют 5 парами внутренних блоков.
По модбас на межблочку подключен шлюз и доп. пульт у диспетчера для дублирования с одинаковым приоритетом только одного, самого важного ПДУ. Т.е. уставку Т и другие регулировки можно было менять и в комнате, и в диспетчерской, без ограничений.

С некоторых пор, на самом важном ПДУ (UTY-RNKG) самопроизвольно появился ключ.
Теперь этот пульт стал монитором, управление с него заблокировано.
При попытке изменения уставки Т или вентилятора, все  возвращается в исходное состояние, установленное у диспетчера.
Управление внутренним блоком возможно только с доп. пульта у диспетчера через модбас.

Замена ПДУ UTY-RNKG местами к перемещению дефекта не привела.
Другие ПДУ UTY-RNKG (4 шт.)  и блоки (8шт) работают нормально.
На внешнем блоке авария отсутствует.

Примечание.
Положение всех переключателей ПДУ - DSW = OFF.
Удаление администрирования с ПДУ помощью зажатой "MODE" не удается.
Ключ появляется снова.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)


Местная блокировка ПДУ с помощью кнопок TIMER SET+DAY работает нормально, но, в данном случае, проблему не устраняет.


Изменение приоритета во внешнем блоке, в уровне конфигурации F2 приводит  к появлению ошибок - 1.4.2.,1.4.5.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Лист настроек.
Параметр 21, опции:
0 - приоритет первой команды (заводская настройка) - появляется авария 1.4.2.
1 - приоритет внешнего управления - появляется авария 1.4.5.
2 - приоритет основного внутреннего блока.
Система работает с опцией 2.

1.4.2. - Outdoor Unit Network communication 2Error
1.4.5. - Indoor unit number shortage
Зашумление линии связи, оконечный резистор,
неисправна плата управления внутрянки или плата связи.

Общее обесточивание с последующим включением внутрянок а потом наружки дефект не устранило.

Отключение шлюза от межблочной связи кондиционера, в обесточенном состоянии, тоже не устранило ключ.

Сброс журнала ошибок - параметр 30 (F3) c последующим обесточиванием системы блокировку не устранила.

Инициализация параметра 40 (F3) - не выполнялась.
Новая адресация системы  - не выполнялась.
К двум внутренним блокам, у которых заблокирован ПДУ UTY-RNKG доступ отсутствует, надо разрезать потолок.

Как устранить блокировку ПДУ - ?
« Последняя редакция: 12.07.2018 :: 07:13:03 - GERGARDT »
Наверх

IP записан

GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 105
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Re: FGL VRV-2 блокировка ПДУ. Настройка администрирования.
Ответ #1 - 15.07.2018 :: 11:26:44
Функции поста
Сервисная диагностическая программа
Service Tool Fujitsu UTY-ASGX
Версия - 0.1.2.0.

Если Service Tool был установлен у вас ранее,
то Вы можете бесплатно обновить его, скачав новую версию программы в нашей Технической библиотеке.

Новая версия имеет все функциональные возможности предыдущих, а также обеспечивает совместимость программы с новыми мини-VRF системами, которые появятся в России в конце этого года.
Помимо этого доступен ряд новых функций:
1. Функция проверки установленных адресов всех подключенных блоков.
При использовании этой функции выводятся адреса блоков без прохождения процедуры сканирования.
Данная функция работает также и с предыдущими поколениями мультизональных систем General.

1. Появилась возможность выведения истории ошибок в файл формата .CSV (Excel)
Помимо этого программа обладает следующими возможностями:
1. Мониторинг состояния системы.
2. История работы.
3. История ошибок.
4. Экспорт данных в CSV-файлы.
5. Функция проверки работы блоков.
6. Установка индивидуальных параметров для каждого блока.
7. Настройка функциональных ограничений для каждого блока.

8. Центральный контроль.
9. Анализ топологии сети.
10. Автоматическая установка времени.
11. Считывание данных из памяти наружного блока
12. Редактирование названия модели блока
13. Контроль времени работы системы и компонентов.
14. Проверка версии ПО во всех блоках.
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Демонструшка.
Service Tool Fujitsu UTY-ASGX
Версия - 1.6.
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Service Tool Fujitsu UTY-ASGX
Версия - 1.7.
Перевод инструкции по установке и применению программы на русском языке.
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Обзор Service Tool Fujitsu UTY-ASGXZ1
Версия - 0.2.0.3 (М14)
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Прошлогодние вебинары не доступны.
Глюк сайта - после регистрации и активирования учетной записи появляется требование войти в свою учетную запись или зарегистрироваться снова...
Единственный доступный вебинар.
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Какая из версий Service Tool Fujitsu имеет функцию изменения приоритета внешнего управления внутренним блоком - ?

Под скрепкой перевод инструкции по инсталяции программы
Service Tool Fujitsu UTY-ASGX
Версия - 1.7.
« Последняя редакция: 15.07.2018 :: 22:25:11 - GERGARDT »
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links) ( 2677 KB | 0 Загрузки )
Наверх

IP записан

GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 105
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Re: FGL VRV-2 блокировка ПДУ. Настройка администрирования.
Ответ #2 - 15.07.2018 :: 16:29:17
Функции поста
Под скрепкой перевод инструкции по эксплуатации
Service Tool Fujitsu UTY-ASGX
Версия - 1.7.

Функция изменения приоритета внутреннего блока отсутствует. Печаль

Есть функция центрального пульта - центральный релиз.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

Сомневаюсь, что снимется ключ.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
« Последняя редакция: 15.07.2018 :: 17:23:45 - GERGARDT »
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links) ( 8922 KB | 0 Загрузки )
Наверх

IP записан

GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 105
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Re: FGL VRV-2 блокировка ПДУ. Настройка администрирования.
Ответ #3 - 15.07.2018 :: 23:24:54
Функции поста
Кажется, нашел.
F3(91) - сброс всех ограничений центрального пульта.
Service Tool Fujitsu UTY-ASGX для этого не нужен. Улыбка
Слетит ли при этом адресация внутри VRV-2 и внешней сети по Modbas - неизвестно...

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
« Последняя редакция: 15.07.2018 :: 23:52:40 - GERGARDT »
Наверх

IP записан

GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 105
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Re: FGL VRV-2 блокировка ПДУ. Настройка администрирования.
Ответ #4 - 16.07.2018 :: 00:17:07
Функции поста
Жду консультации специалистов.
Тем временем пытаюсь понять, как снять блокировку.

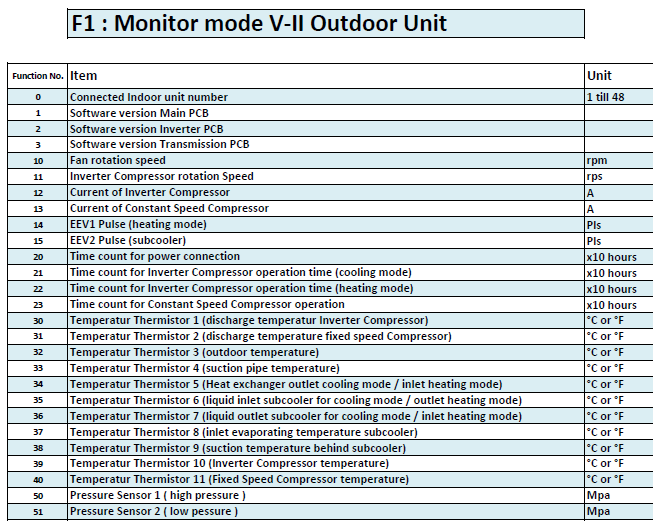

F1 - мониторинг.

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)

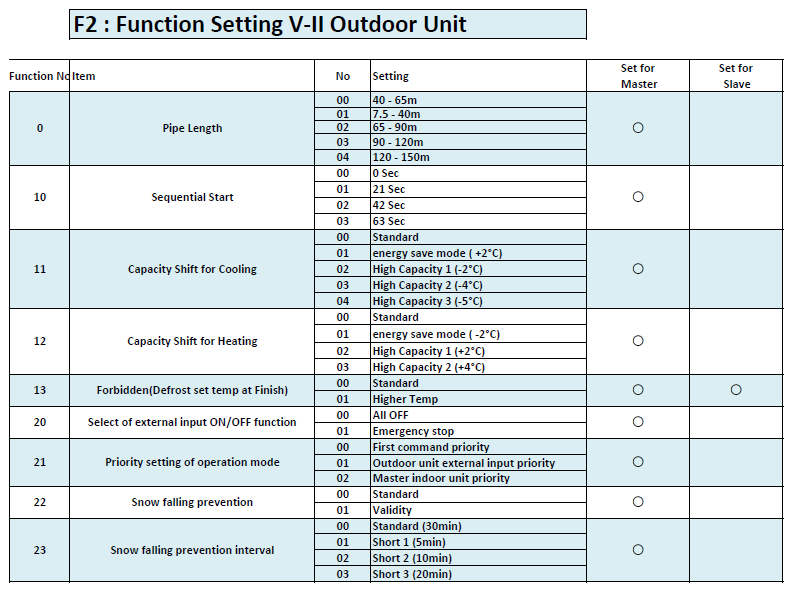

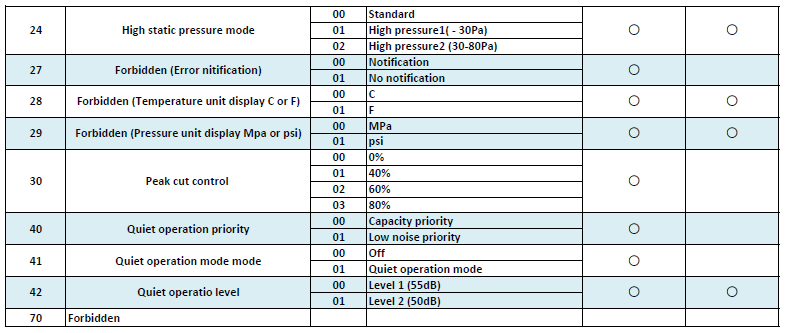

F2 - конфигурация
F2(20) - есть смысл изменить этот пункт?

Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
Вы нуждаетесь в Вход или Зарегистрирутесь to view media files and links)
