Обычная тема Заклинивание спирального компрессора Bitzer GSD80485VAB401 (число прочтений - 152 )
KRU-OKS
Активный пользователь
*
Отсутствует



Сообщений: 81
Местоположение: Днепропетровск
Зарегистрирован: 13.06.2012
Пол: Мужской
Заклинивание спирального компрессора Bitzer GSD80485VAB401
19.09.2018 :: 22:35:51
Функции поста
Здравствуйте. Прошу высказаться по теме.

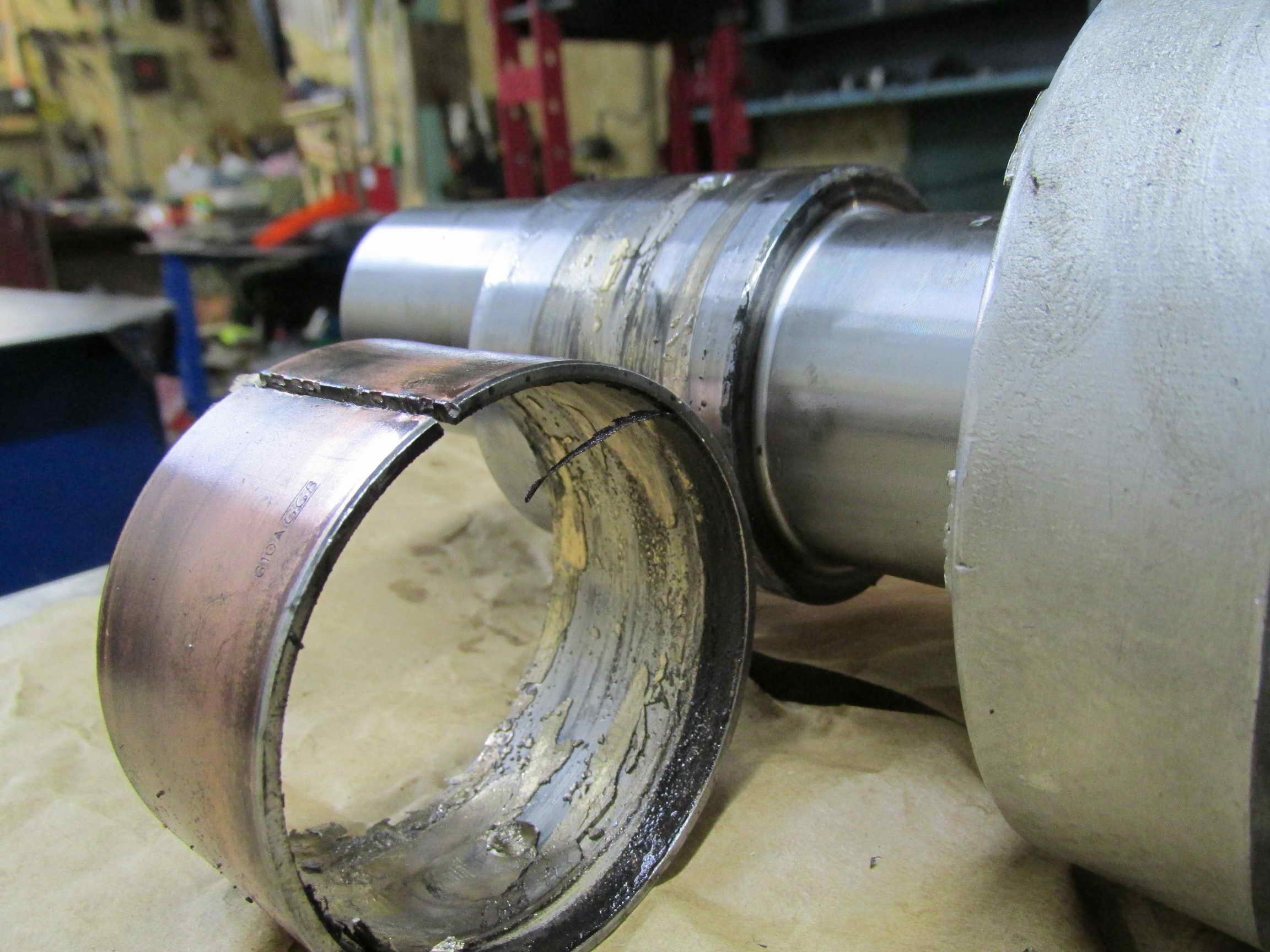

Вводные. У клиента есть чиллер на 2-х спиральниках Bitzer GSD80485VAB401. Чиллер работает на систему кондиционирования гостиницы. Фреон R410. Проблем с конденсатором (высокой конденсацией) нет, испаритель с ТРВ, значительно заужены все трубопроводы (всас, нагнетание, жидкость). Конкретные рабочие точки и схемы установки пока нет, но эту информацию можно запросить. Оба спиральника вышли из строя по клину. При запуске отключаются защитным устройством по току. При разборке обоих компрессоров наблюдается следующая картина. Все в идеале (масло, двигатель, нижний подшипник, спирали, муфта и т.д.) кроме верхнего подшипника (втулки). Смотрите фото. Внутренняя поверхность втулки буквально намотана на вал вплоть до зашлифовки маслоподающих отверстий вала.

Что могло привести к таким повреждениям? Озадачивает то, что повреждены только эти подшипники, все остальное почти в идеале.

Наверх

IP записан

reff
Координатор
Член клуба
---
Холодильщик
*
Отсутствует


инженер по холодильному
оборудованию

Сообщений: 4342
Местоположение: Ярославль
Зарегистрирован: 01.05.2003
Пол: Мужской
Re: Заклинивание спирального компрессора Bitzer GSD80485VAB401
Ответ #1 - 19.09.2018 :: 22:48:50
Функции поста
Отсутствие смазки, что же еще. Малый перегрев, жидкий ход.  Вся нагрузка на верхнем подшипнике, поэтому и сгорел

Наверх

IP записан

KRU-OKS
Активный пользователь
*
Отсутствует



Сообщений: 81
Местоположение: Днепропетровск
Зарегистрирован: 13.06.2012
Пол: Мужской
Re: Заклинивание спирального компрессора Bitzer GSD80485VAB401
Ответ #2 - 20.09.2018 :: 10:31:05
Функции поста
reff писал(а) 19.09.2018 :: 22:48:50:
Отсутствие смазки, что же еще. Малый перегрев, жидкий ход.  Вся нагрузка на верхнем подшипнике, поэтому и сгорел


Возникает вопрос - каким образом смазка вообще попадает в канал в валу и что ее заставляет там двигаться против силы тяжести. Вал расположен вертикально, поврежденный подшипник рядом с блоком сжатия, т.е. вверху. Что интересно, так это то, что подшипник эксцентрика на валу, который размещен чуть выше поврежденного - выглядит как новый, хотя нагрузка на него также должна быть значительной. Прошу высказать свои соображения.

Наверх

IP записан

al_7
Активный пользователь
*
Отсутствует



Сообщений: 52
Местоположение: Оренбург
Зарегистрирован: 27.04.2017
Re: Заклинивание спирального компрессора Bitzer GSD80485VAB401
Ответ #3 - 20.09.2018 :: 12:13:28
Функции поста
reff писал(а) 19.09.2018 :: 22:48:50:
Отсутствие смазки, что же еще. Малый перегрев, жидкий ход.  Вся нагрузка на верхнем подшипнике, поэтому и сгорел

Скорее большой перегрев и залегание масла.
